产品特点
CloudEngine S5700系列以太网交换机(以下简称S5700),是华为公司为满足大带宽接入和以太多业务汇聚而推出的新一代绿色节能的全千兆高性能以太交换机。它基于新一代高性能硬件,具备大容量、高可靠(双电源插槽和硬件级以太OAM)、高密度千兆端口和多速率端口,可提供25G或100G上行,支持EEE能效以太网和Stack堆叠,充分满足企业用户的园区网接入、汇聚、IDC千兆接入以及千兆到桌面等多种应用场景。同时,S5700支持丰富的业务特性、完善的安全控制策略、丰富的QoS等特性以满足数据中心扩展性、可靠性、可管理性、安全性等诸多挑战。
让网络更加敏捷地为业务服务
S5700内置高速灵活的以太网络处理器(Ethernet Network Processor),针对以太网专属设计。
· 以太网络处理器灵活的报文处理及流量控制能力,深入贴近业务,满足现在及未来的各种挑战,助力客户构建弹性扩展的网络。
· 以太网络处理器采用全可编程架构,可以完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务,客户无需更换新的硬件,快速灵活,6个月即可上线,而传统设备采用固定的转发架构和转发流程,新业务无法快速部署,需要等待1~3年的硬件支持。
· 在完全覆盖传统交换机能力基础上,通过全可编程开放接口和自定义转发流程,满足企业定制化业务诉求。企业既可以直接利用多层次的开放接口自主开发新的协议、功能,也可以将诉求交由厂商,与厂商共同开发完成,打造企业专属园区网络。
更敏捷地实现丰富业务特性
· S5700支持统一用户管理功能,能够对有线用户进行认证,屏蔽了接入层设备能力的差异,支持802.1X认证、MAC地址认证等多种认证方式,用户、业务可视可控,实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。
· S5700提供高品质的QoS(Quality of Service)能力,具备完善的队列调度算法、拥塞控制算法,创新的优先级调度算法和多级队列调度机制,能够对数据流实现多级的精确调度,从而满足企业不同用户终端、不同业务种类的服务质量要求。
多样的可靠性保护机制
· 支持可插拔双电源模块,实现1+1冗余备份,支持交流和直流电源模块混插,可以根据实际需要灵活配置交流或直流电源模块。
· 不仅支持传统的STP/RSTP/MSTP生成树协议,还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。SEP是一种专用于以太链路层的环网协议,适用于半环、整环、级联环等各种组网,其协议简单可靠、维护方便,并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准,该标准基于传统的以太网MAC和网桥功能,实现以太环网的毫秒级快速保护倒换。
· 支持SmartLink功能。通过多条链路接入到多台汇聚交换机上,SmartLink实现了上行链路的备份,极大地提升了接入侧设备的可靠性。
· 支持完善的以太OAM(IEEE 802.3ah/802.1ag),用于快速检测链路故障。
应用场景

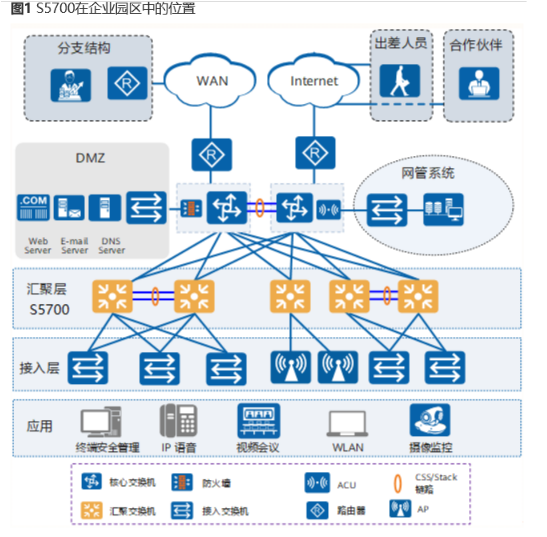

在大型企业园区中的应用-汇聚层
如图所示,S5700部署在大型企业园区网络的汇聚层,为用户组建高可靠、业务易扩展、易管理的企业园区网络。
在企业网络和园区网中,S5700通过千兆/万兆接口接入交换机,提供高性能大容量交换,上行通过40G光/100G光口接入核心交换机,构成万兆骨干、千兆到桌面的企业网全网解决方案,满足用户高带宽、多业务的需求。

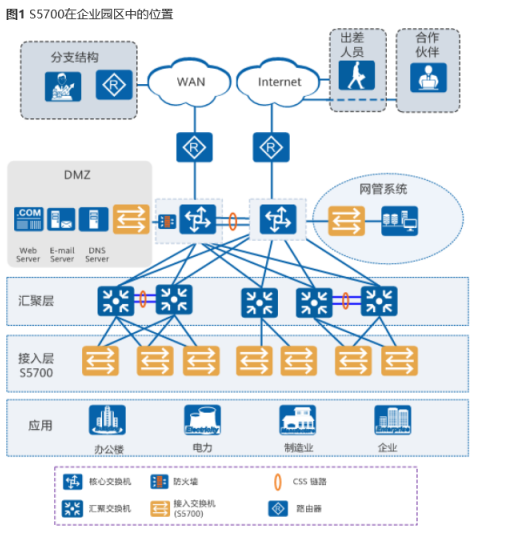

在大型企业园区中的应用-接入层
如图所示,S5700部署在企业网的接入层,构建高性能、高可靠的企业网络。
· S5700提供丰富的终端安全管理特性,支持PoE、Voice VLAN、Qos等功能,可以轻松的提供多样化的桌面接入功能,实现千兆到桌面的高性能网络。
· S5700提供丰富的安全特性,在接入设备上实现ARP安全、IP安全、IP源防攻击等安全措施,支持NAC、ACL等用户访问控制策略,将用户安全控制在网络接入层。
· S5700提供链路聚合特性,支持LACP协议,可以为服务器提供多条链路接入,实现链路带宽提升和链路备份
